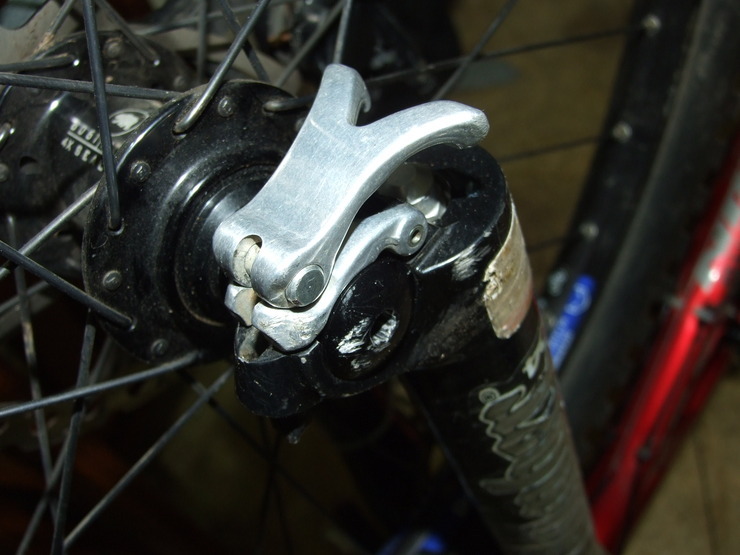

앞바퀴를 뺄려하는데 20mm액슬입니다

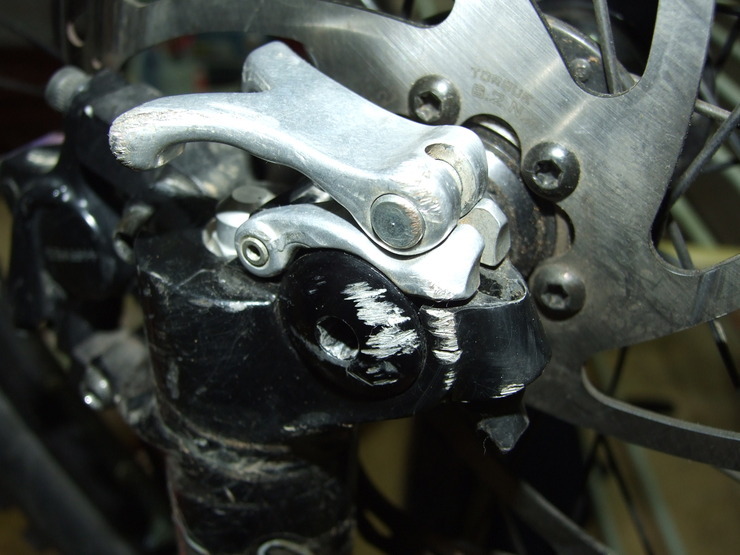

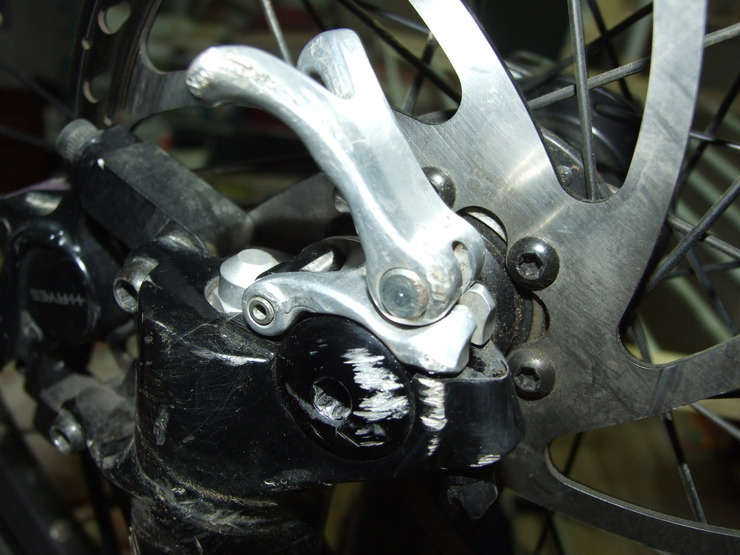

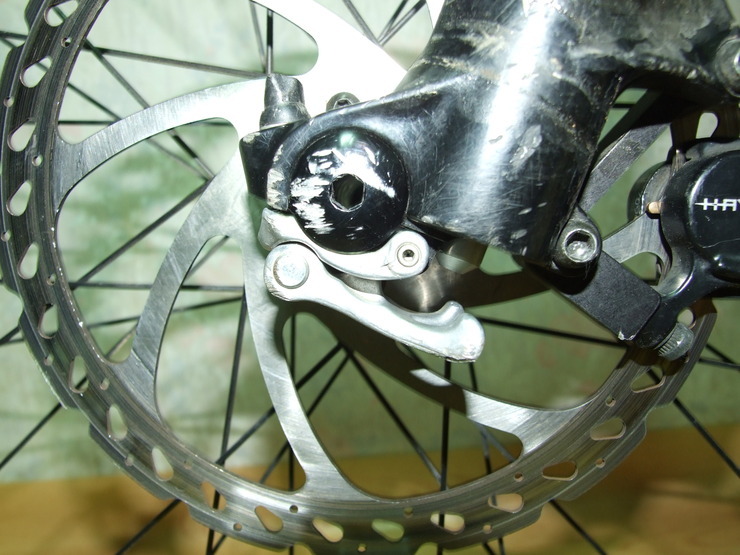

그런데 액슬가운데 육각볼트가있고 그아래엔 q/r같은 올렷다 내리는게있습니다
q/r을 올려보면 뻑뻑하구요 가운데 동그란액슬에있는 육각볼트는
오른쪽은 돌리면 캡이빠지고 왼쪽은 돌리면 액슬까지같이돌아갑니다
혼자서하니 빼는방법을 도무지알수가없네요...웬지 q/r,액슬볼트 분리 순서가바껴서 망가질까봐무섭네요

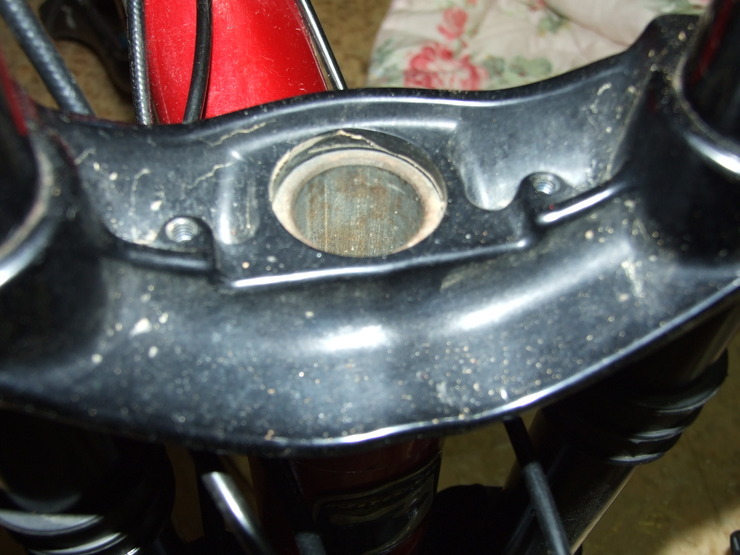

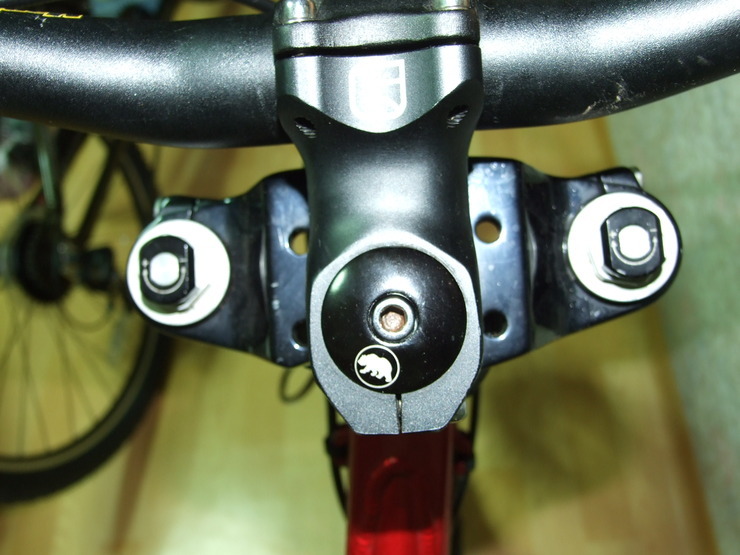

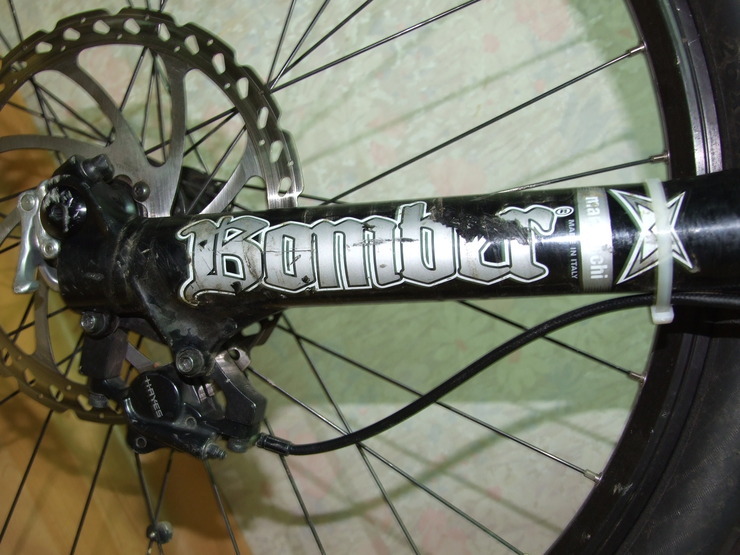

그리고 사진에있는 샥이 몇년식이고 무슨모델인지궁금합니다

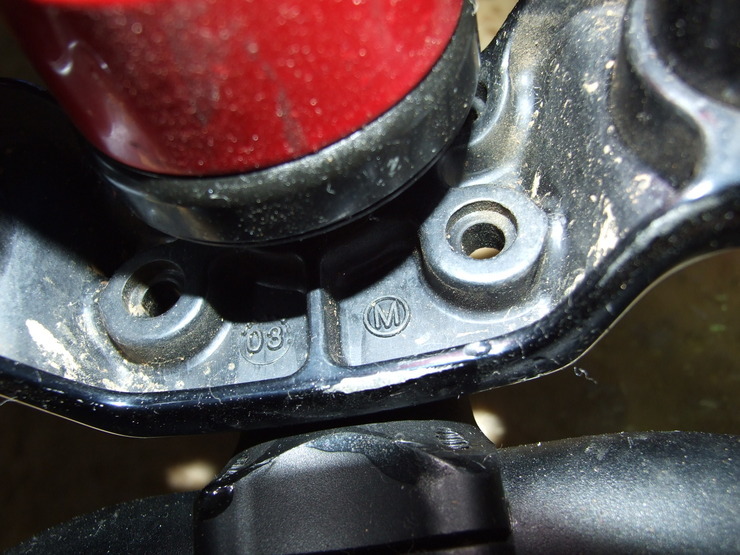

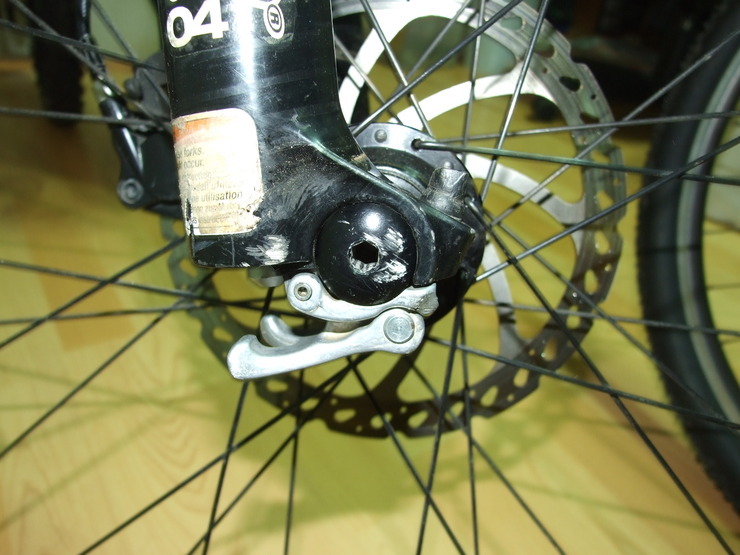

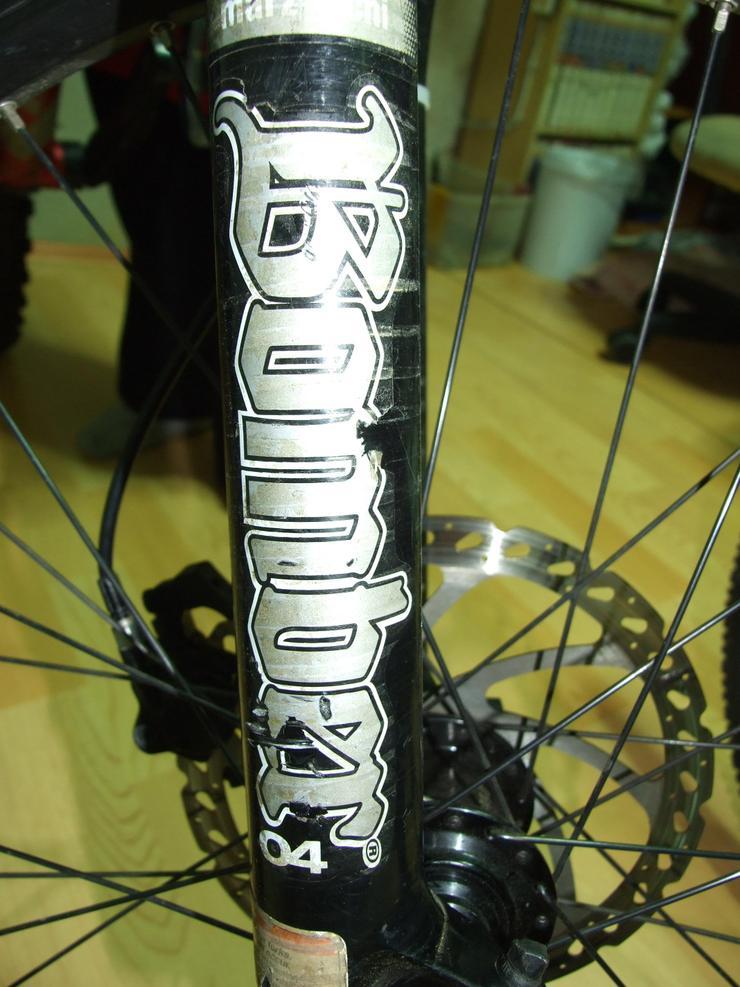

bomber이라써있고그옆에 04가써있는데 04년식 888이맞을까요? 트래블은200mm입니다
보아하니...연장선상의 큐알 같습니다.
액슬이 고정되는 상단의 조그마한 손잡이를 일반적인 큐알레버의 반대라고 생각하고
왼쪽으로 돌려 푸시고 느슨해지면...하단의 레버를 벗기면
아래 쪽으로 빠질것 같이 생겼습니다.
양쪽다 똑 같은 구조입니다.
888은 아니고 수퍼-t라는 모델입니다. 이 드랍아웃은 QR20머시긴가 하는 당시 마조키만 쓰던 특허였죠. 먼저 qr레버를 아랫쪽(지면 방향)으로 젖혀서 열어줍니다. 완전히 젖혀야 열립니다. 잘 안열리면 위에 볼트를 풀어서 느슨하게 하신 후 여시면 됩니다(일반 큐알과 동일한 원리). 그 다음 켑을 돌려서 푸신 후 액슬을 밀어내시면 액슬이 빠집니다. 조립은 분해의 역순...
보통의 액슬 방식 포크는 측면에서 조여주는것과 액슬 자체를 상하에서 조여주는 부분으로 구성이 되어 있는데, 사진의 마조키 qr20 방식은 액슬 자체를 상하에서 조여주는 부분이 별도의 공구없이 분리가 되도록 되어 있는 방식입니다.
qr레버처럼 생긴 저것을 제껴서 풀고. 측면에서 조여져 있는 액슬(5~6mm 렌치 사용)을 풀어서 액슬을 분리하면 앞바퀴가 빠집니다.
사용상 주의점은 저 qr처럼 생긴 레버를 무리한 힘으로 조으면 안됩니다. 저 부품이 부러지면. 저 포크는 거의 사용 못한다고 보시면 됩니다. 보통의 qr 휠셋 조으는 수준의 힘만 있어도 됩니다. 살짝~
